Motori za krilna vrata i ograde

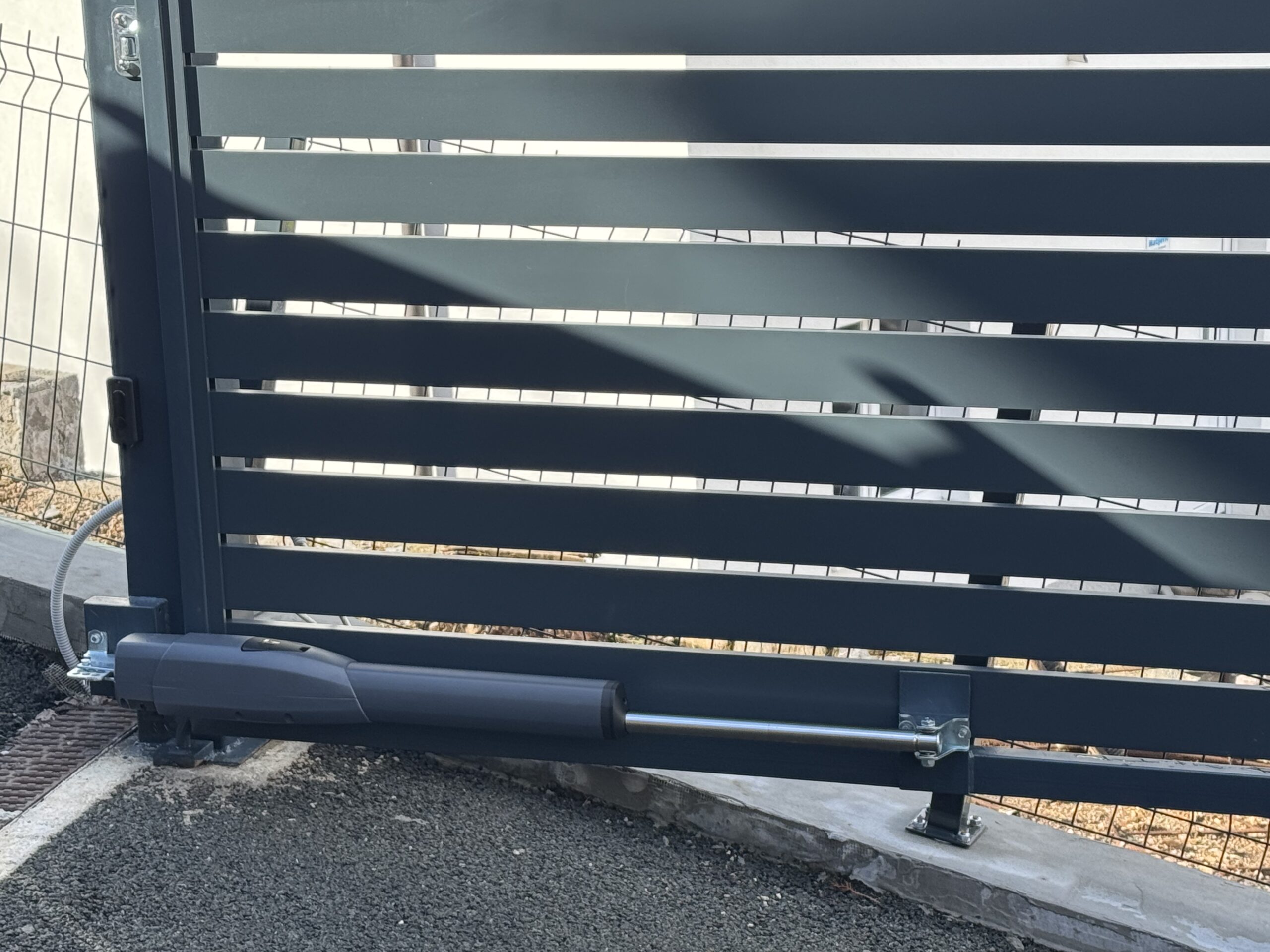

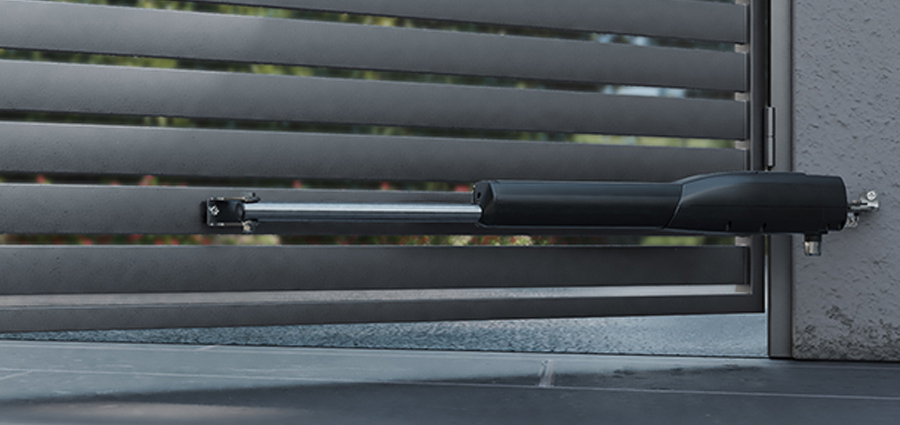

CAME ATS
ATS je automatika za krilna dvorišna vrata koja se može ugraditi na bilo kojem mjestu, također i na stupovima velike dubine.
- UNIVERZALNO RJEŠENJE za ugradnju na stupove s C maks. do 200 mm.
- IZDRŽLJIV TELESKOPSKI MOTOR konstruiran za dugi vijek trajanja, izrađen od aluminija i čelika.
- PRAKTIČAN I POUZDAN u izvedbi na 230 V i na 24 V DC.
- 2 MODELA za krila do 3 metra i krila do 5 metara.
- SAVRŠENO UPRAVLJANJE KRETANJEM i usporavanjem te otkrivanjem prepreka zahvaljujući enkoderu u verzijama od 24 V.
- TIH S LAKIM KRETANJEM zahvaljujući motoru s konusnim zupčanikom.
- MODERAN DIZAJN uskog oblika zahvaljujući aksijalnom motoreduktoru
- NOVI SUSTAV ZA PRILAGODBU GRANIČNIKA HODA koji omogućuje bržu ugradnju.
ATS karakteristike
Tehničke karakteristike (230 AC)
| MODELI | 801MP-0230 | 801MP-0240 | 801MP-0270 | 801MP-0280 |
| Stupanj zaštite (IP) | 54 | 54 | 54 | 54 |
| Napajanje (V AC – 50/60 Hz) | 230 | 230 | 230 | 230 |
| Napajanje motora (V - 50/60 Hz) | 230 AC | 230 AC | 230 AC | 230 AC |
| Ciklusi/sat | 20 | 20 | 20 | 20 |
| Apsorpcija (A) | 1 | 1 | 1 | 1 |
| Snaga (W) | 250 | 250 | 250 | 250 |
| Vrijeme otvaranja na 90° (s) | 15 | 20 | 15 | 20 |
| Potisak (N) | 400 ÷ 3000 | 400 ÷ 3000 | 400 ÷ 3000 | 400 ÷ 3000 |
| Radna temperatura (°C) | -20 ÷ +55 | -20 ÷ +55 | -20 ÷ +55 | -20 ÷ +55 |
Tehničke karakteristike (24 DC)
| MODELI | 801MP-0250 | 801MP-0260 | 801MP-0290 |
| Stupanj zaštite (IP) | 54 | 54 | 54 |
| Napajanje (V AC – 50/60 Hz) | 230 | 230 | 230 |
| Napajanje motora (V - 50/60 Hz) | 24 DC | 24 DC | 24 DC |
| Ciklusi/sat | KONTINUIRANI RAD | KONTINUIRANI RAD | KONTINUIRANI RAD |
| Apsorpcija (A) | maks. 8 | maks. 8 | maks. 8 |
| Snaga (W) | 80 | 80 | 80 |
| Vrijeme otvaranja na 90° (s) | 15 ÷ 30 | 15 ÷ 30 | 15 ÷ 30 |
| Potisak (N) | 400 ÷ 3000 | 400 ÷ 3000 | 400 ÷ 3000 |
| Radna temperatura (°C) | -20 ÷ +55 | -20 ÷ +55 | -20 ÷ +55 |
| MODELI | 801MP-0230 • 801MP-0250 • 801MP-0270 • 801MP-0290 | ||
| Maks. dužina krila (m) | 3 | 2,5 | 2 |
| Maks. težina krila (kg) | 400 | 600 | 800 |
| Maks. raspon otvaranja krila (°) | 120 | 120 | 120 |
| MODELI | 801MP-0240 • 801MP-0260 • 801MP-0280 | ||||
| Maks. dužina krila (m) | 5 | 4 | 3 | 2,5 | 2 |
| Maks. težina krila (kg) | 400 | 500 | 600 | 800 | 1000 |
| Maks. raspon otvaranja krila (°) | 120 | 120 | 120 | 120 | 120 |

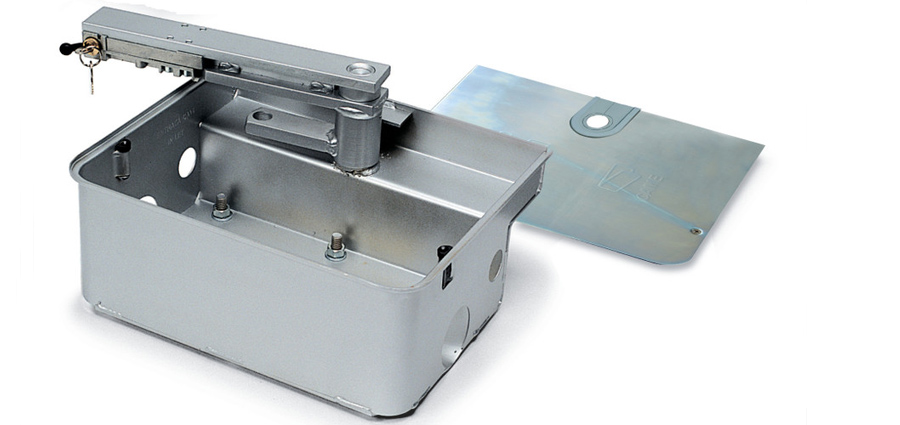

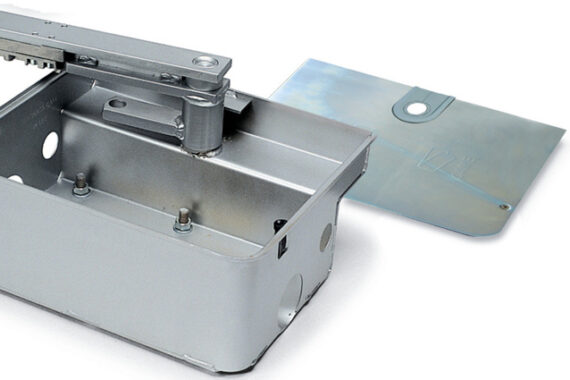

CAME FROG
Ukopno rješenje za dvorišna vrata obiteljskih kuća i stambenih zgrada.
FROG je ukopno rješenje koje se preporučuje za sva krilna dvorišna vrata s krilima dužine do 3,5 m (11.5 ft). Nevidljiva automatika čini je idealnim rješenjem za moderna vrata elegantnog dizajna.
Elektromehaničko kretanje pravilno je u svim slučajevima rada, pa i u onim najekstremnijim.
- Visok stupanj zaštite od vremenskih utjecaja (IP67).
- Automatsko ponovno uspostavljanje sustava nakon ručnog deblokiranja dvorišnih vrata.
- Otvara se do 180° (uz dodatnu opremu FL-180).
- FROG-AE i FROG-A24E s enkoder tehnologijom, testirana u skladu s važećim standardima.
- Specijalna čelična temeljna kutija s lakom protiv korozije.
- Integrirani podesivi mehanizam za zaustavljanje krila.
- Izvedbe na 24 V DC mogu raditi u načinu rada za nuždu u slučaju prekida električnog napajanja.
FROG karakteristike
Tehničke karakteristike (230 AC)
| MODELI | FROG-AE | FROG-A | FROG-AV |
| Stupanj zaštite (IP) | 67 | 67 | 67 |
| Napajanje (V - 50/60 Hz) | 230 AC | 230 AC | 230 AC |
| Napajanje motora (V) | 230 AC 50/60 Hz | 230 AC 50/60 Hz | 230 AC 50/60 Hz |
| Apsorpcija (A) | 1,9 | 1,9 | 2,5 |
| Snaga (W) | 200 | 200 | 300 |
| Vrijeme manevra na 90° (s) | 18 | 18 | 9 |
| Rad/ciklus (%) | 30 | 30 | 30 |
| Okretni moment (Nm) | 320 | 320 | 240 |
| Radna temperatura (°C) | -20 ÷ +55 | -20 ÷ +55 | -20 ÷ +55 |
| Toplinska zaštita motora (°C) | 150 | 150 | 150 |
Tehničke karakteristike (24 DC)
| MODELI | FROG-A24 | FROG-A24E |
| Stupanj zaštite (IP) | 67 | 67 |
| Napajanje (V - 50/60 Hz) | - | - |
| Napajanje motora (V) | 24 DC | 24 DC |
| Apsorpcija (A) | maks. 15 | maks. 15 |
| Snaga (W) | 180 | 180 |
| Vrijeme manevra na 90° (s) | PODESIVO | PODESIVO |
| Rad/ciklus (%) | INTENZIVAN RAD | INTENZIVAN RAD |
| Okretni moment (Nm) | 320 | 320 |
| Radna temperatura (°C) | -20 ÷ +55 | -20 ÷ +55 |
| Toplinska zaštita motora (°C) | - | - |
| MODELI | FROG-AV | |||
| Maks. širina krila (m) | - | - | - | 1,3 |
| Maks. težina krila (kg) | - | - | - | 300 |
| MODELI | FROG-A • FROG-AE | |||
| Maks. širina krila (m) | *3,5 | *2,5 | 2 | - |
| Maks. težina krila (kg) | 400 | 600 | 800 | - |
| MODELI | FROG-A24 • FROG-A24E | |||
| Maks. širina krila (m) | *3,5 | *2,5 | 2 | - |
| Maks. težina krila (kg) | 400 | 600 | 800 | - |
NAPOMENE: * preporučuje se ugradnja električne brave na krilo.
